密封固化劑地坪









一、混凝土表面液態(tài)硬化劑簡(jiǎn)介

  混凝土表面液態(tài)硬化劑：是一種用于混凝土表面、增加混凝土表面致密度的、透明的液體封閉和強(qiáng)度硬化劑。 這種水性的硅酸鹽基的產(chǎn)品，可以很好地滲透到混凝土內(nèi)，并與之反應(yīng)，形成不溶解的水合硅酸鈣，增加混凝土表面的質(zhì)密性和強(qiáng)度。經(jīng)過(guò)處理后的表面可有效的防止水、油、化學(xué)物品對(duì)其的滲透和腐蝕，并可明顯的提升混凝土表面的強(qiáng)度和增強(qiáng)耐磨性能。涂過(guò)CCHX混凝土表面液態(tài)硬化劑的地面，表面增加光潔性，具有防塵、易清潔、易養(yǎng)護(hù)、耐油污和環(huán)保等性能。

與傳統(tǒng)的硅酸鈉或硅酸鉀類型的產(chǎn)品相比，CCHX混凝土表面液態(tài)硬化劑施工更安全、更簡(jiǎn)單。

二、技術(shù)方案

針對(duì)貴公司需求，結(jié)合我公司多年制作工業(yè)地板的施工經(jīng)驗(yàn)，擬推薦如下施工技術(shù)方案，供參考選擇。方案：CCHX混凝土表面液態(tài)硬化劑施工方案

三、CCHX硬化地面施工工藝

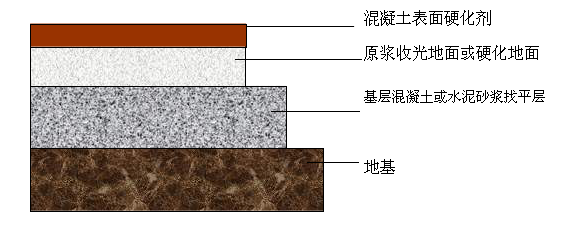

（一）施工結(jié)構(gòu)地面剖面圖

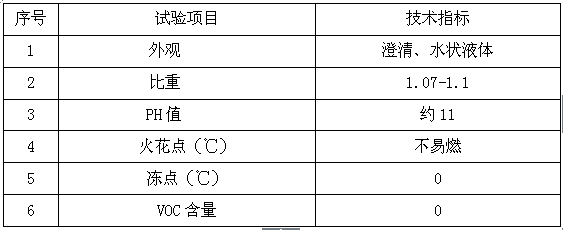

（二）技術(shù)參數(shù)







注：以上數(shù)據(jù)為實(shí)驗(yàn)室標(biāo)準(zhǔn)環(huán)境下制樣測(cè)試所得，僅供參考。







（三）施工工藝

1．工具設(shè)備:

打磨機(jī)；

吸塵器；

拖把;

噴射器；

清洗拋光機(jī)（速度在175-400RPM）；

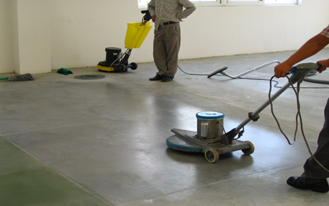

2.清理基面：

2.1用清潔公司常用的打磨機(jī)帶磨盤帶水全面打磨一遍，以清除表面浮漿。

2.2用吸塵器吸掉水分和泥漿；

2.3反復(fù)清洗，至無(wú)泥水為止。





3.CCHX混凝土液態(tài)硬化劑的施工

3.1硬化劑A施工

① 用1倍的水稀釋CCHX硬化劑A劑（俗稱1#）；

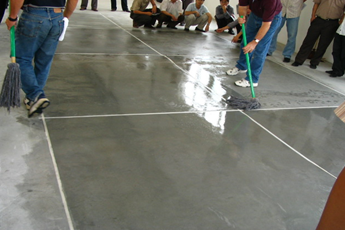

② 用噴霧器噴灑或傾倒CCHX硬化劑A劑（俗稱1#）在地面上；

③ 保持地面浸泡、濕潤(rùn)，不漏水泥地面，保持4個(gè)小時(shí)以上；

④ 在此期間保持不讓地面干燥，產(chǎn)品可以足夠滲透，并保證地坪用料處于富余狀態(tài)；

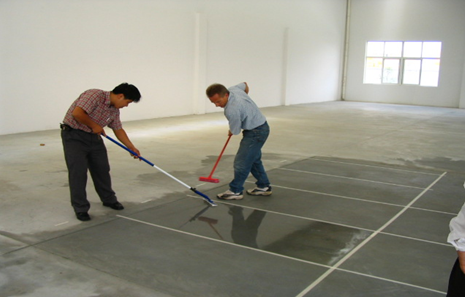

⑤ 4個(gè)小時(shí)之后，用刮板或吸塵器，去除多余材料；

⑥ 如果A劑已經(jīng)黏稠，則可以少量撒一點(diǎn)水稀釋，再清除掉；務(wù)必清除徹底，不要?dú)埩籼�多以免形成結(jié)晶，影響美觀。



3.2硬化劑B施工

① 用1倍的水稀釋CCHX硬化劑B劑（俗稱2#）；

② 施工完成A劑20小時(shí)之后，再用噴霧器噴灑或者傾倒CCHX硬化劑B劑（俗稱2#）在地面上；

③ 保持浸泡、濕潤(rùn)4個(gè)小時(shí)以上；

④ 在此期間保持不讓地面干燥，產(chǎn)品可以足夠浸透，并保證地坪用料處于富裕狀態(tài)；

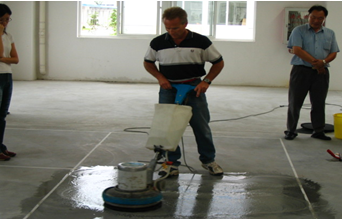

⑤ 同時(shí)，不斷進(jìn)行打磨或者拋磨處理，保證B劑充分滲透；

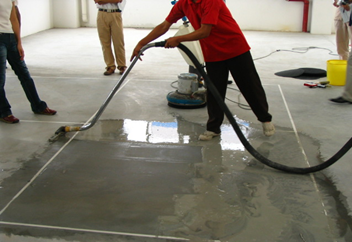

⑥ 4個(gè)小時(shí)之后，用刮板或吸塵器，去除多余材料；

⑦ 如果表面出現(xiàn)白色結(jié)晶或者泛堿，則可以繼續(xù)清洗打磨，或者干磨清除。



4.拋光處理

4.1在2號(hào)施工完畢之后，用同樣的清洗、打磨機(jī)，配拋光墊清洗、打磨、拋光處理；

4.2再用1000轉(zhuǎn)/分鐘以上，高轉(zhuǎn)速的打磨機(jī)再拋光。如此即可得到一個(gè)加固的、致密的、防塵的、光澤的、強(qiáng)度提高的混凝土硬化地面。





四、具體操作方法：

1. 起灰起砂地面施工方案

混凝土密封固化劑施工人員按照以下程序施作，可以更好的發(fā)揮出混凝土密封固化劑的效果，經(jīng)過(guò)處理后的地面長(zhǎng)期使用后會(huì)逐漸更亮，硬度更好。

內(nèi)容：一：混凝土密封固化劑施工程序如下：

         1. 首先在施工之前，清洗、清理混凝土地面的雜物、油污，清掃干凈后，撒上少量水,然后將B劑均勻涂布于地面之上。讓B劑在地面滲透反應(yīng)3—6小時(shí)即可。

2．用50目樹(shù)脂磨片徹底打磨地面一遍，并用吸塵器和掃把將地面的材料和水清掃干凈，然后將A劑均勻涂布于地面之上。讓A劑在地面滲透反應(yīng)3—6小時(shí)即可。

3．用100目磨片打磨一遍，將地面清掃干凈。然后將B劑均勻涂布于地面之上，讓其與地面反應(yīng)3—6小時(shí)就好，地面保持有水不干。

4．接著用300目磨片打磨一遍，將地面的材料和水清掃干凈。

5．撒少量水用500目磨片拋光一遍，將地面的水清掃干凈。

6．撒少量水用1000目磨片拋光一遍，將地面的水清掃干凈。

7．撒少量水用2000目磨片拋光一遍，將地面的水清掃干凈。

8．撒少量水用3000目磨片拋光一遍，將地面的水清掃干凈。

9．待地表面沒(méi)有水之后，最后再用3000—5000目磨片拋光一遍，直到地面光亮，即完成整個(gè)作業(yè)工序。（可水拋和可干拋）

二： 材料使用方法：

1．A劑1：4加水?dāng)噭颍?nbsp;B劑1：4加水?dāng)噭?/span>

2．A劑：0．5kg/㎡，  B劑0．6 kg/㎡

根據(jù)地面實(shí)際情況增減用量， AB劑0．5kg/㎡.



2. C25混凝土地面施工方案

     C25以上混凝土使用密封固化劑，施工人員按照以下程序施作，可以更好的發(fā)揮出混凝土密封固化劑的效果，經(jīng)過(guò)處理后的地面長(zhǎng)期使用后會(huì)逐漸更亮，硬度更好。

混凝土密封固化劑施工程序如下：

1．首先將地面清掃干凈撒上少量水，用100目金剛石軟磨片徹底打磨地面，并用吸塵器和掃把將地面上的材料和水清掃干凈，然后將A劑均勻涂布于地面之上。讓A劑在地面滲透反應(yīng)2—4小時(shí)即可。

2．用300目磨片來(lái)回打磨一遍，將地面上的材料和水清掃干凈。然后將B劑均勻涂布于地面之上，讓其與地面反應(yīng)2—4小時(shí)就好，地面保持有水不干。

3．接著用500目磨片打磨一遍，將地面的水清掃干凈。

4．撒少量水用1000目磨片拋光一遍，將地面的水清掃干凈。

5．撒少量水用2000目磨片拋光一遍，將地面的水清掃干凈。

6．待地表面沒(méi)有水之后，最后用3000目磨片拋光一遍，即完成整個(gè)作業(yè)工序。（可水拋或干拋）

二： 材料使用方法：

1．A劑1：4加水?dāng)噭颍?nbsp;B劑1：4加水?dāng)噭?/span>

2．A劑：0．15kg/㎡，  B劑0．15kg/㎡

根據(jù)地面實(shí)際情況增減用量，正常地面只需AB劑0．3 kg/㎡



3. 耐磨硬化地面施工方案

耐磨硬化地面使用混凝土密封固化劑，施工人員按照這些工作可以更好的發(fā)揮出混凝土密封固化劑的效果，經(jīng)過(guò)處理后的地面長(zhǎng)期使用后會(huì)逐漸更亮，硬度更好。

 一：混凝土密封固化劑施工程序如下：

         1. 首先將在施工之前，清洗、清理混凝土地面的雜物、油污清掃干凈撒上少量水,然后將A劑均勻涂布于地面之上。讓A劑在地面滲透反應(yīng)2—3小時(shí)即可。

2．用100目樹(shù)脂磨片徹底打磨地面一遍，并用吸塵器和掃把將地面清掃干凈，然后將B劑均勻涂布于地面之上。讓B劑在地面滲透反應(yīng)2—3小時(shí)即可。

3．用300目磨片細(xì)磨一遍，將地面清掃干凈。然后將A劑均勻涂布于地面之上，讓其與地面反應(yīng)2—3小時(shí)就好，地面保持有水不干。

4．接著用500目磨片打磨一遍，將地面的材料及水清掃干凈。將B劑均勻涂布于地面之上，讓其與地面反應(yīng)2—3小時(shí)就好，地面保持有水不干

5．撒少量水用1000目磨片拋光一遍，將地面的水清掃干凈。

6．撒少量水用2000目磨片拋光一遍，將地面的水清掃干凈。

7. ．撒少量水用3000目磨片拋光一遍，將地面的水清掃干凈。

8．待地表面沒(méi)有水之后，最后再用3000目磨片拋光一遍，直到地面光亮，即完成整個(gè)作業(yè)工序。

二： 材料使用方法：

1．A劑1：4加水?dāng)噭颍?nbsp;B劑1：4加水?dāng)噭?/span>

2．A劑：0．15kg/㎡，  B劑0．1 kg/㎡

根據(jù)地面實(shí)際情況增減用量，正常地面只需AB劑0．25 kg/㎡

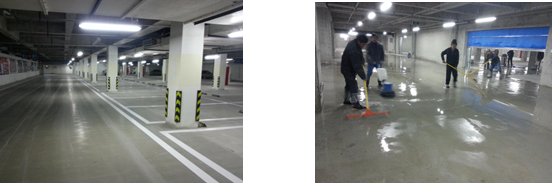

（四）完工效果

（1）表面光潔、致密、無(wú)孔，顏色均勻；

（2）平整度：保持不變；

（3）保用25年；

（4）有效的防止水、油的滲透
